Виды швеллеров по ГОСТ: размеры, классификация и применение

Швеллер — это металлический профиль, востребованный в строительстве, машиностроении и других отраслях. Сечение изделия напоминает букву «П». Изготавливается преимущественно из стали методом горячей прокатки или сварки, что обеспечивает высокую прочность и жёсткость конструкции.

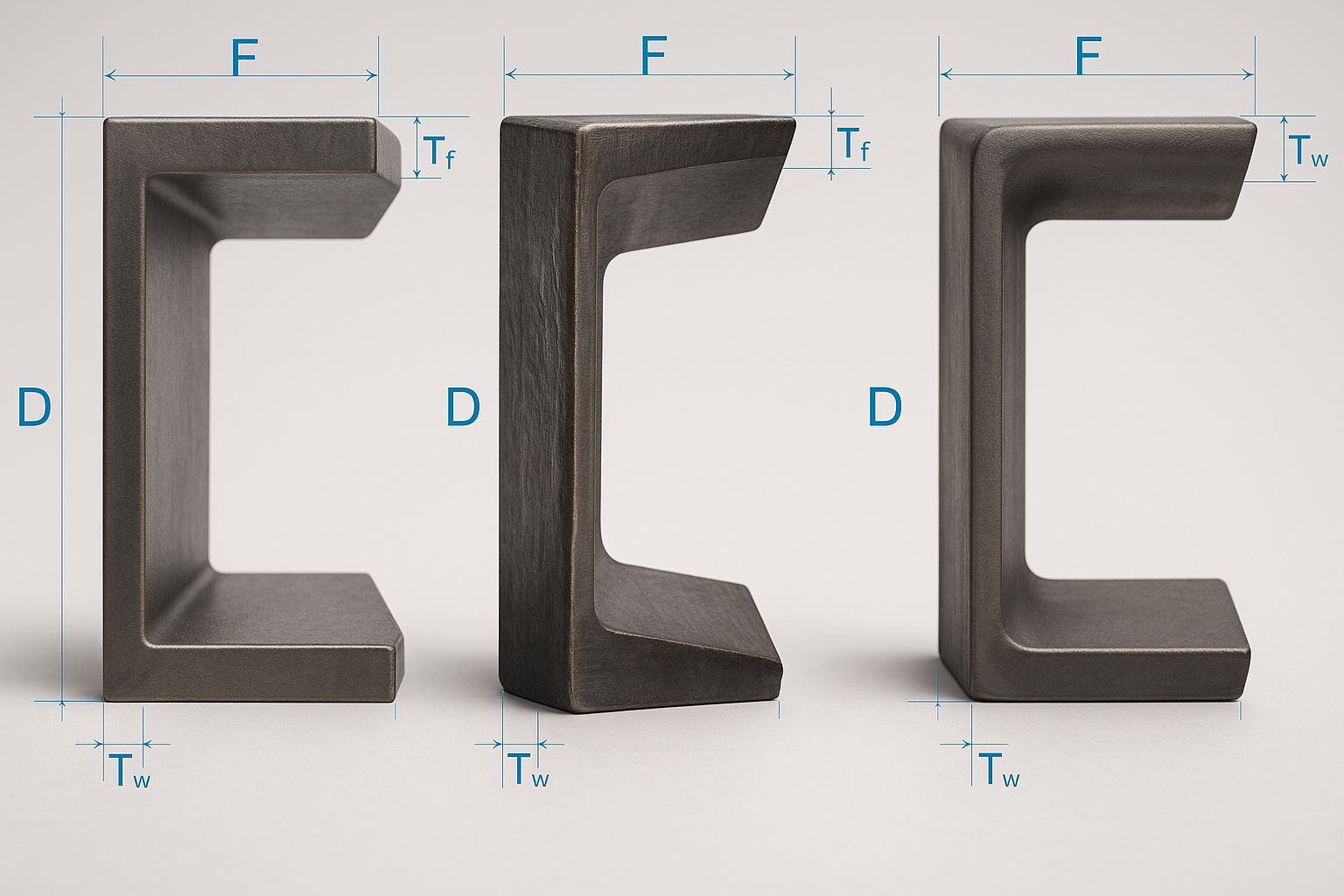

Боковые стенки (полки) швеллера могут иметь разные параметры:

плоские или с небольшой кромкой, повышающей устойчивость;
располагаться под прямым или острым углом;
быть одинаковыми или различаться по длине.

Полки выполняют ключевую функцию — принимают нагрузку и передают её на основную часть конструкции, обеспечивая горизонтальную устойчивость и способность выдерживать вес элементов, давление и трение.

Основные разновидности и маркировка

Горячекатаный швеллер

В соответствии с ГОСТ 8240-97 выпускаются изделия высотой 50–400 мм и шириной полок 32–115 мм. Такие профили особенно востребованы в строительстве благодаря:

устойчивости к значительным нагрузкам;
хорошей коррозионной стойкости;
сохранению характеристик при механических воздействиях.

Минусом считается сравнительно низкая свариваемость.

Типы по форме:

Серия У — с уклоном внутренних граней полок;
Серия П — с параллельными гранями;
Серия Э — экономичные модели с параллельными гранями;
Серия Л — облегчённые;
Серия С — специального назначения.

Длина варьируется от 2 до 12 м (мерная, кратная мерной, немерная).

Гнутый равнополочный швеллер

Производится по ГОСТ 8278-83 из холодно- или горячекатаной стали, а также из рулонной и низколегированной стали. Отличается симметричным профилем и одинаковой шириной полок, что обеспечивает равномерное распределение нагрузки.

Классы точности:

А — высокая;
Б — повышенная;
В — обычная.

Области применения: возведение и реконструкция зданий, монтаж временных сооружений, каркасы теплиц, производство лёгких, но прочных металлоконструкций. Длина — от 3 до 11,8 м.

Где применяются швеллеры

Металлопрокат данного типа используется практически во всех сферах благодаря сочетанию прочности, долговечности и сравнительно небольшого веса.

Строительство:

несущие каркасы зданий (колонны, балки, стойки, фермы);
мостовые и переходные конструкции;
навесы, козырьки, ангары;
промышленные здания и склады;
лестницы, платформы, технологические площадки;
укрепление старых сооружений.

Машиностроение:

рамы и опоры станков;
элементы транспортных систем и конвейеров;
крепления для оборудования.

Транспортная отрасль:

автомобильные рамы, шасси, кузовные элементы;
железнодорожная инфраструктура — платформы, переезды, несущие балки.

Прочие сферы:

мебельное производство (каркасы столов, стеллажей);
ландшафтный дизайн (ограждения, опоры, беседки);
энергетика (элементы электростанций, ветрогенераторов);
судостроение (корпусные и рулевые конструкции).

Как правильно выбрать швеллер

При подборе профиля учитывают:

Прочностной запас — проектная нагрузка должна быть в три раза меньше предельной.
Механические характеристики — допустимое отклонение не более 5% от расчётных значений.
Материал:
- углеродистая сталь — прочная и доступная, с умеренной стойкостью к коррозии;
- нержавеющая сталь — устойчива к влаге и агрессивным средам, применяется в пищевой и химической промышленности;
- легированная сталь — повышенная прочность, стойкость к высоким температурам;
- алюминий — лёгкий и коррозионно-стойкий, подходит для авиа- и автопрома.
Особенности монтажа и необходимость дополнительной обработки поверхности.

Неверный выбор материала может привести к сокращению срока службы конструкции или её деформации.

Компания «РМЗ» предлагает сертифицированные швеллеры различных типов и размеров, произведённые на современных прокатных линиях. Мы формируем партии любой комплектности, предоставляем консультации и технические расчёты под конкретный проект.

Таблица 1. Размеры и вес одного погонного метра швеллера

Номер швеллера		Размеры				Масса 1 м, кг
Номер швеллера		h	b	s	t	Масса 1 м, кг
Cерия У	5У	50	32	4,4	7	4,84
	6,5У	65	36	4,4	7,2	5,9
	8У	80	40	4,5	7,4	7,05
	10У	100	46	4,5	7,6	8,59
	12У	120	52	4,8	7,8	10,4
	14У	140	58	4,9	8,1	12,3
	16У	160	64	5	8,4	14,2
	16аУ	160	68	5	9	15,3
	18У	180	70	5,1	8,7	16,3
	18аУ	180	74	5,1	9,3	17,4
	20У	200	76	5,2	9	18,4
	22У	220	82	5,4	9,5	21
	24У	240	90	5,6	10	24
	27У	270	95	6	10,5	27,7
	30У	300	100	6,5	11	31,8
	33У	330	105	7	11,7	36,5
	36У	360	110	7,5	12,6	41,9
	40У	400	115	8	13,5	48,3
Cерия П	5П	50	32	4,4	7	4,84
	6,5П	65	36	4,4	7,2	5,9
	8П	80	40	4,5	7,4	7,05
	10П	100	46	4,5	7,6	8,59
	12П	120	52	4,8	7,8	10,4
	14П	140	58	4,9	8,1	12,3
	16П	160	64	5	8,4	14,2
	16аП	160	68	5	9	15,3
	18П	180	70	5,1	8, 7	16,3
	18аП	180	74	5,1	9,3	17,4
	20П	200	76	5,2	9	18,4
	22П	220	82	5,4	9,5	21
	24П	240	90	5,6	10	24
	27П	270	95	6	10,5	27,7
	30П	300	100	6,5	11	31,8
	33П	330	105	7	11,7	36,5
	36П	360	110	7,5	12,6	41,9
	40П	400	115	8	13,5	48,3
Экономичные швеллеры	5Э	50	32	4,2	7	4,79
	8Э	80	40	4,2	7,4	6,92
	10Э	100	46	4,2	7,6	8,47
	12Э	120	52	4,5	7,8	10,24
	14Э	140	58	4,6	8,1	12,15
	16Э	160	64	4,7	8,4	14,01
	18Э	180	70	4,8	8,7	16,01
	20Э	200	76	4,9	9	18,07
	22Э	220	82	5,1	9,5	20,69
	24Э	240	90	5,3	10	23,69
	27Э	270	95	5,8	10,5	27,37
	30Э	300	100	6,3	11	31,35
	33Э	330	105	6,9	11,7	36,14
	36Э	360	110	7,4	12,6	41,53
	40Э	400	115	7,9	13,5	47,97
Швеллеры лёгкой серии с параллельными гранями полок	12Л	120	30	3	4,8	5,02
	14Л	140	32	3,2	5,6	5,94
	16Л	160	35	3,4	5,3	7,1
	18Л	180	40	3,6	5,6	8,49
	20Л	200	45	3,8	6	10,12
	22Л	220	50	4	6,4	11,86
	24Л	240	55	4,2	6,8	13,66
	27Л	270	60	4,5	7,3	16,3
	30Л	300	65	4,8	7,8	19,07
Швеллеры специальные	8С	80	45	5,5	9	9,26
	14С	140	58	6	9,5	14,53
	14Са	140	60	8	9,5	16,72
	16С	160	63	6,5	10	17,53
	16Са	160	65	8,5	10	19,74
	18С	180	68	7	10,5	20,2
	18Са	180	70	9	10,5	23
	18Сб	180	100	8	10,5	26,72
	20С	200	73	7	11	22,63
	20Са	200	75	9	11	25,77
	20Сб	200	100	8	11	28,71
	24С	240	85	9,5	14	34,9
	26С	260	65	10	16	34,61
	26Са	260	90	10	15	39,72
	30С	300	85	7,5	13,5	34,44
	30Са	300	87	9,5	13,5	39,15
	30Сб	300	89	11,5	13,5	43,86

Таблица 2. Геометрические параметры и вес изделий

Швеллеры, выполненные из углеродистой стали кипящей и полуспокойной плавки

h	b	s	Масса 1 м, кг	h	b	s	Масса 1 м, кг
25	26	2	1,09	50	50	3	3,28
25	30	2	1,22	50	50	4	4,24
28	27	2,5	1,42	60	26	2,5	2,01
30	25	3	1,61	60	30	2,5	2,19
30	30	2	1,3	60	30	3	2,55
32	25	3	1,66	60	32	2,5	2,26
32	32	2	1,39	60	32	3	2,67
38	95	2,5	4,3	60	32	4	3,43
40	20	2	1,14	60	40	2	2,08
40	20	3	1,61	60	40	3	3,04
40	30	2	1,45	60	50	3	3,5
40	30	2,5	1,79	60	60	3	3,99
40	40	2	1,77	60	60	4	5,18
40	40	2,5	2,18	60	80	3	4,91
40	40	3	2,55	60	90	5	8,71
42	42	4	3,49	63	21	2,2	1,68
43	45	2	1,97	65	75	4	6,28
45	25	3	1,96	68	27	1	0,93
45	31	2	1,56	70	30	2	1,92
48	70	5	6,67	70	40	3	3,26
50	30	2	1,61	70	50	3	3,73
50	30	2,5	1,99	70	50	4	4,87
50	32	2,5	2,07	70	60	4	5,5
50	40	2	1,92	78	46	6	6,96
50	40	2,5	2,38	80	25	4	3,61
50	40	3	2,81	80	32	4	4,05
50	40	4	3,62	80	35	4	4,24
50	47	6	5,73	80	40	2,5	2,97
50	50	2,5	2,77	80	40	3	3,51
80	50	4	5,18	110	50	5	7,53
80	60	3	4,46	110	100	4	9,27
80	60	4	5,81	120	25	4	4,87
80	60	6	8,37	120	50	3	4,91
80	80	3	5,4	120	50	4	6,44
80	80	4	7,07	120	50	6	9,31
80	85	4	7,38	120	60	4	7,07
80	100	6	12,14	120	60	5	8,71
90	50	3,5	4,87	120	60	6	10,25
90	54	5	7,06	120	70	5	9,49
90	100	2,5	5,5	120	80	4	8,32
100	40	2,5	3,36	120	80	5	10,28
100	40	3	3,97	140	40	2,5	4,15
100	50	3	4,47	140	40	3	4,91
100	50	4	5,81	140	60	3	5,85
100	50	5	7,14	140	60	5	9,49
100	50	6	8,37	140	60	6	11,2
100	60	3	4,93	140	70	5	10,28
100	60	4	6,44	140	80	4	8,95
100	80	3	5,87	140	80	5	11,06
100	80	4	7,7	145	65	3	6,2
100	80	5	9,49	148	25	4	5,75
100	100	3	6,79	160	40	2	3,66
100	100	6	13,08	160	40	3	5,38
100	160	4	12,72	160	40	5	8,71
104	20	2	1,14	160	50	2,5	4,92
106	50	4	6	160	50	4	7,7
108	70	6	10,63	160	50	5	9,49
110	26	2,5	3,01	160	50	6	11,2
110	50	4	6,13	160	60	2,5	5,31
160	60	3	6,32	185	100	3	8,79
160	60	4	8,32	200	50	3	6,79
160	60	5	10,28	200	50	4	8,95
160	60	6	12,14	200	80	4	10,83
160	70	4	8,95	200	80	5	13,42
160	80	2,5	6,11	200	80	6	15,91
160	80	3	7,26	200	100	3	9,15
160	80	4	9,58	200	100	6	17,79
160	80	5	11,85	200	180	6	25,33
160	80	6	14,02	205	38	2,5	5,34
160	100	3	8,28	206	75	6	15,72
160	100	6	15,91	210	57	4	9,71
160	120	5	14,99	250	35	3	7,26
160	20	6	17,79	250	60	3	8,44
160	160	6	21,56	250	60	4	11,15
170	60	4	8,64	250	60	5	13,81
170	70	5	11,45	250	60	6	16,38
170	70	6	13,55	250	125	6	22,5
180	40	3	5,85	270	100	7	24,42
180	40	4	7,7	280	60	3,9	11,8
180	50	4	8,32	280	140	5	21,27
180	70	6	14,02	300	80	6	20,62
180	80	4	10,21	300	100	8	29,53
180	80	5	12,68	310	100	6	22,97
180	80	6	14,96	380	65	6	22,97
180	100	5	14,2	400	95	8	35,18
180	100	6	16,84	410	65	6	24,38
180	130	8	25,76	410	65	6	24,38

Швеллеры, изготовленные из спокойной углеродистой и низколегированной стали

h	b	s	Масса 1 м, кг	h	b	s	Масса 1 м, кг
25	26	2	1,07	65	75	4	6,18
25	30	2	1,19	70	40	3	3,22
30	25	3	1,57	70	60	4	5,39
30	30	2	1,27	70	65	4	5,7
38	95	2,5	4,25	78	46	6	6,75
40	20	2	1,11	80	32	4	3,95
40	30	2	1,43	80	35	4	4,14
40	30	2,5	1,74	80	40	2,5	2,92
40	40	2	1,74	80	40	3	3,45
40	40	2,5	2,13	80	50	4	5,08
40	40	3	2,51	80	60	3	4,4
48	70	5	6,5	80	60	4	5,7
50	30	2	1,58	80	60	6	8,17
50	30	2,5	1,94	80	80	3	5,34
50	40	2	1,9	80	80	4	6,96
50	40	2,5	2,33	80	85	4	7,28
50	40	3	2,75	90	54	5	6,89
50	50	2,5	2,72	90	115	5	11,68
50	50	3	3,22	100	40	2,5	3,31
50	50	4	4,13	100	40	3	3,93
50	60	4	4,76	100	50	3	4,4
60	30	2,5	2,13	100	50	4	5,7
60	30	3	2,51	100	50	5	6,97
60	32	2,5	2,21	100	50	7	9,21
60	32	3	2,61	100	60	3	4,87
60	40	2	2,05	100	60	4	6,33
60	40	3	2,98	100	80	3	5,81
60	50	3	3,45	100	80	4	7,69
60	60	3	3,93	100	80	5	9,32
60	60	4	5,08	100	120	8	19,06
60	90	5	8,54	100	160	4	12,61
65	40	4	3,98	110	26	2,5	2,96
110	50	4	6,02	160	160	6	21,36
110	50	5	7,36	170	70	5	11,29
120	25	4	4,76	170	70	6	13,35
120	50	3	4,87	180	50	4	8,22
120	60	4	6,96	180	70	5	11,68
120	60	5	8,54	180	70	6	13,82
120	60	6	10,05	180	70	7	15,8
120	75	4	7,9	180	80	4	10,1
120	80	4	8,22	180	80	5	12,46
120	80	5	10,11	180	80	6	14,76
120	90	7	14,75	180	80	8	19,05
120	105	8	18,43	180	100	5	14,03
130	135	8	22,82	180	100	6	16,64
140	40	2,5	4,1	180	130	8	25,33
110	60	4	7,59	200	60	4	9,47
140	60	5	9,32	200	80	4	10,75
140	60	6	10,99	200	80	5	13,25
140	70	5	10,11	200	80	6	15,7
140	80	4	8,84	200	100	5	14,82
140	80	5	10,89	200	100	6	17,59
145	65	3	6,16	200	160	8	30,36
145	75	5	10,7	205	38	2,5	5,29
160	40	3	5,34	206	75	6	15,52
160	40	5	9,32	210	57	4	9,6
160	50	4	7,6	250	25	3	5,75
160	50	5	9,32	250	60	4	11,04
160	60	3	6,28	250	60	5	13,64
160	60	4	8,22	250	60	6	16,17
160	60	5	10,18	250	90	8	24,71
160	60	6	11,93	250	125	6	22,3
160	75	8	17,17	270	100	7	24,04
160	80	2,5	6,06	280	60	3,9	11,89
160	80	4	9,47	280	60	6	17,58
160	80	5	11,68	300	80	6	20,41
160	120	6	17,59	310	100	6	22,77

Размерный ряд и характеристики по ГОСТ

Номер швеллера	Размеры				Масса 1 м, кг	Площадь поперечного сечения, F, м3	Производитель
Номер швеллера	h	b	s	t	Масса 1 м, кг	Площадь поперечного сечения, F, м3	Производитель
Швеллеры с уклоном внутренних граней полок
12У	120	52	4,8	7,8	10,4	13,3	ЕВРАЗ ЗСМК
14У	140	58	4,9	8,1	12,3	15,6	ЕВРАЗ ЗСМК
16У	160	64	5	8,4	14,2	18,1	ЕВРАЗ ЗСМК, ЕВРАЗ НТМК
16аУ	160	68	5	9	15,3	19,5	ЕВРАЗ НТМК
18У	180	70	5,1	8,7	16,3	20,7
18аУ	180	74	5,1	9,3	17,4	22,2
20У	200	76	5,2	9	18,4	23,4
24У	240	90	5,6	10	24	30,6
27У	270	95	6	10,5	27,7	35,2
30У	300	100	6,5	11	31,8	40,5
40У	400	115	8	13,5	48,3	61,5	ЕВРАЗ ЗСМК
Швеллеры с параллельными гранями полок
8П	80	40	4,5	7,4	7,05	8,98	ЕВРАЗ ЗСМК
10П	100	46	4,5	7,6	8,59	10,9
12П	120	52	4,8	7,8	10,4	13,3
14П	140	58	4,9	8,1	12,3	15,6
16П	160	64	5	8,4	14,2	18,1	ЕВРАЗ ЗСМК, ЕВРАЗ НТМК
18П	180	70	5,1	8, 7	16,3	20,7	ЕВРАЗ НТМК
20П	200	76	5,2	9	18,4	23,4
22П	220	82	5,4	9,5	21	27,7
24П	240	90	5,6	10	24	30,6
27П	270	95	6	10,5	27,7	35,2
30П	300	100	6,5	11	31,8	40,5
40П	400	115	8	13,5	48,3	61,5
